تنظیم انواع درب اتوماتیک پارکینگ؛ راهنمای کامل تنظیم موتور، سنسور و کنترل برد
درب اتوماتیک پارکینگ زمانی عملکرد مطلوبی دارد که اجزای مختلف آن به صورت هماهنگ تنظیم شده باشند. سرعت باز و بسته شدن، میزان مکث درب، قدرت موتور، حساسیت سنسورها، محدوده حرکت، ریموت کنترل و حتی نیروی وارد شده هنگام بسته شدن، همگی روی عملکرد سیستم تاثیر می گذارند. به همین دلیل تنظیم انواع درب اتوماتیک پارکینگ فقط به تغییر چند پیچ یا جابه جایی یک قطعه محدود نمی شود و باید با توجه به نوع درب، وزن سازه، موتور، تعداد دفعات استفاده و شرایط محل انجام شود. تنظیم صحیح می تواند از فشار اضافی روی موتور، استهلاک قطعات، صدای غیرعادی و بسته نشدن کامل درب جلوگیری کند و امنیت عبور خودرو و افراد را افزایش دهد.
تنظیم درب اتوماتیک و اهمیت هماهنگی اجزای سیستم
هر سیستم درب اتوماتیک از مجموعه ای از قطعات مکانیکی و الکترونیکی تشکیل شده است که باید با یکدیگر هماهنگ باشند. موتور، گیربکس، برد فرمان، سنسورها، چشمی ایمنی، ریموت، خلاص کن، ریل یا بازوهای حرکتی و تجهیزات تغذیه در کنار هم وظیفه باز و بسته کردن درب را انجام می دهند. اگر حتی یکی از این بخش ها تنظیم مناسبی نداشته باشد، عملکرد کل سیستم تحت تاثیر قرار می گیرد. برای مثال، افزایش بیش از حد سرعت بسته شدن می تواند فشار زیادی به لنگه درب وارد کند و تنظیم نادرست چشمی نیز ممکن است باعث توقف بی دلیل یا باز شدن مجدد درب شود. در پروژه های نصب و تنظیم که توسط مدرن درب انجام می شود، شرایط سازه و نوع کاربری نیز باید در کنار مشخصات تجهیزات بررسی شود تا تنظیمات فقط بر اساس تنظیمات کارخانه انجام نشود.
تنظیم درب اتوماتیک پارکینگ بر اساس نوع سیستم
تنظیم درب پارکینگ باید با شناخت مکانیزم حرکتی آن انجام شود. درب های ریلی، لولایی، زیرسقفی و کرکره ای هر کدام رفتار متفاوتی دارند و موتور و تجهیزات کنترلی آنها نیز تنظیمات خاص خود را می طلبد. در یک درب ریلی، وزن لنگه، وضعیت چرخ ها، ریل و میزان اصطکاک اهمیت زیادی دارد؛ در حالی که در سیستم لولایی، زاویه حرکت لنگه، محل نصب بازو و تعادل درب نقش مهم تری دارند. در درب های کرکره ای نیز میزان کشش تیغه ها، بالانس محور و عملکرد موتور توبولار یا موتور ساید باید بررسی شود.
به همین دلیل نمی توان یک نسخه ثابت برای تمام مدل ها ارائه کرد. متخصص ابتدا نوع سیستم را شناسایی می کند، سپس وضعیت مکانیکی و الکترونیکی آن را بررسی کرده و تنظیمات مورد نیاز را انجام می دهد. این روش باعث می شود موتور برای جبران ایراد مکانیکی تحت فشار قرار نگیرد.

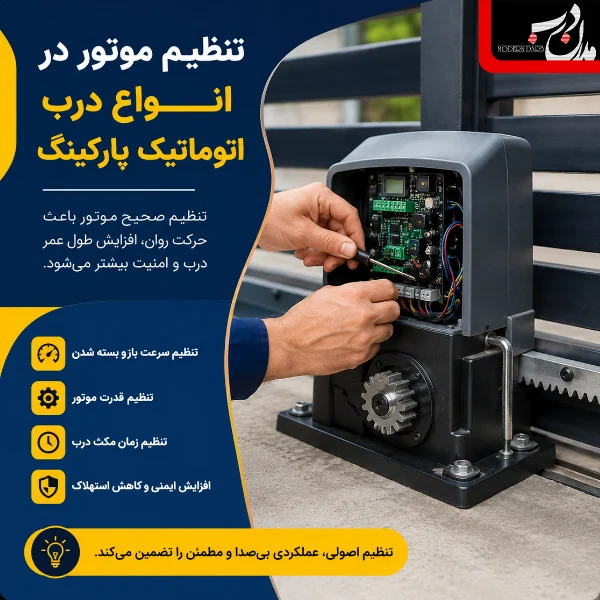

تنظیم موتور در انواع درب اتوماتیک پارکینگ
موتور قلب سیستم حرکتی درب محسوب می شود و تنظیم نادرست آن می تواند عمر مجموعه را کاهش دهد. موتور باید متناسب با وزن، ابعاد، تعداد تردد روزانه و نوع مکانیزم درب انتخاب شده باشد. در زمان تنظیم، مواردی مانند قدرت حرکت، سرعت باز شدن، سرعت بسته شدن، زمان توقف و محدوده عملکرد موتور بررسی می شود.
اگر قدرت موتور کمتر از نیاز سازه باشد، حرکت درب معمولا با مکث، لرزش یا توقف همراه خواهد شد. از طرف دیگر، استفاده از قدرت بیش از نیاز نیز همیشه مزیت محسوب نمی شود؛ زیرا حرکت تهاجمی درب می تواند به قطعات مکانیکی و بدنه آسیب وارد کند. در سیستم های حرفه ای، قدرت موتور باید به شکلی تنظیم شود که درب در تمام مسیر حرکت روان داشته باشد و هنگام رسیدن به ابتدا و انتهای مسیر، ضربه شدیدی ایجاد نکند.
تنظیم سرعت باز و بسته شدن درب
سرعت حرکت درب باید با شرایط محل هماهنگ باشد. در پارکینگ های پرتردد، سرعت مناسب باعث کاهش زمان انتظار خودروها می شود، اما سرعت بالا نباید به قیمت کاهش ایمنی تمام شود. معمولا در بخش پایانی حرکت، سرعت باید کاهش پیدا کند تا درب با شدت به انتهای مسیر برخورد نکند.
در تنظیمات برخی بردهای دیجیتال می توان سرعت اولیه، سرعت حرکت اصلی و سرعت کاهش یافته در محدوده پایانی را جداگانه تنظیم کرد. این قابلیت به تکنسین اجازه می دهد حرکت نرم تری ایجاد کند. در صورتی که درب هنگام بسته شدن صدای کوبش دارد یا در زمان توقف لرزش ایجاد می کند، تنظیم سرعت و محدوده توقف باید بررسی شود.
تنظیم قدرت یا نیروی موتور
قدرت موتور باید متناسب با وزن واقعی درب و شرایط مکانیکی آن تنظیم شود. افزایش بیش از اندازه نیروی موتور برای رفع گیر مکانیکی، راهکار مناسبی نیست. اگر ریل کثیف باشد، چرخ ها آسیب دیده باشند یا لولاها اصطکاک زیادی داشته باشند، ابتدا باید مشکل مکانیکی رفع شود.
در سیستم های دارای کنترل دیجیتال، معمولا پارامترهایی برای کنترل نیرو یا حساسیت برخورد وجود دارد. تکنسین باید این پارامترها را طوری تنظیم کند که درب بتواند حرکت عادی خود را انجام دهد و در صورت برخورد با مانع، واکنش ایمنی مناسبی داشته باشد.
تنظیم چشمی و سنسور ایمنی درب پارکینگ
چشمی ایمنی وظیفه دارد وجود خودرو، فرد یا مانع را در محدوده عبور تشخیص دهد. اگر چشمی ها به درستی مقابل یکدیگر قرار نگرفته باشند، ممکن است سیستم به اشتباه تصور کند مانعی در مسیر وجود دارد. در چنین شرایطی درب بسته نمی شود یا پس از شروع حرکت، دوباره باز می شود.
برای تنظیم چشمی باید محل نصب، ارتفاع، زاویه، تمیزی سطح سنسور و وضعیت سیم کشی بررسی شود. در مدل های بی سیم نیز وضعیت باتری اهمیت دارد. تابش مستقیم نور شدید، آلودگی سطح لنز یا لرزش پایه نصب می تواند روی عملکرد برخی سنسورها تاثیر بگذارد.
در زمان تنظیم باید موارد زیر بررسی شوند:
- هم راستا بودن فرستنده و گیرنده چشمی
- تمیز بودن سطح سنسورها
- سلامت کابل و اتصالات
- عملکرد صحیح تشخیص مانع
- واکنش درب هنگام قطع مسیر ایمنی
این بررسی ها باعث می شوند سیستم ایمنی فقط روی کاغذ وجود نداشته باشد و در شرایط واقعی نیز واکنش مناسبی نشان دهد.
تنظیم برد کنترل و پارامترهای الکترونیکی
برد فرمان وظیفه دریافت اطلاعات از ریموت، چشمی، کلید، سنسورها و سایر تجهیزات را دارد و بر اساس برنامه تنظیم شده فرمان حرکت موتور را صادر می کند. در مدل های جدید، امکاناتی مانند تنظیم زمان مکث، سرعت حرکت، قدرت موتور، حالت باز و بسته شدن، توقف اضطراری و تشخیص مانع در اختیار تکنسین قرار می گیرد.
تنظیم برد باید با دقت انجام شود، زیرا تغییر اشتباه یک پارامتر می تواند عملکرد چند بخش را تحت تاثیر قرار دهد. پیش از تغییر تنظیمات، بهتر است مقادیر فعلی ثبت شوند تا در صورت بروز مشکل بتوان سیستم را به وضعیت قبلی بازگرداند.
در بسیاری از پروژه های مدرن درب، تنظیم برد پس از نصب تجهیزات و تست کامل حرکت انجام می شود تا پارامترها بر اساس شرایط واقعی محل تنظیم شوند، نه صرفا بر مبنای اطلاعات درج شده روی دفترچه محصول.
تنظیم زمان مکث درب پارکینگ
زمان مکث مشخص می کند درب پس از باز شدن چه مدت باز بماند و سپس فرآیند بسته شدن را آغاز کند. اگر این زمان بسیار کوتاه باشد، ممکن است خودرو هنوز به طور کامل عبور نکرده باشد که درب شروع به بسته شدن کند. اگر زمان بیش از حد طولانی باشد، تردد در پارکینگ کند می شود و سیستم مدت بیشتری در حالت باز باقی می ماند.
برای ساختمان های مسکونی معمولا زمان مکث باید بر اساس عرض ورودی، میزان تردد و نحوه ورود خودروها تعیین شود. در پارکینگ های تجاری و پرتردد نیز ممکن است تنظیم متفاوتی لازم باشد. نکته مهم این است که زمان مکث باید در کنار عملکرد چشمی ایمنی بررسی شود و نباید به عنوان جایگزین تجهیزات ایمنی در نظر گرفته شود.
تنظیم درب اتوماتیک ریلی پارکینگ

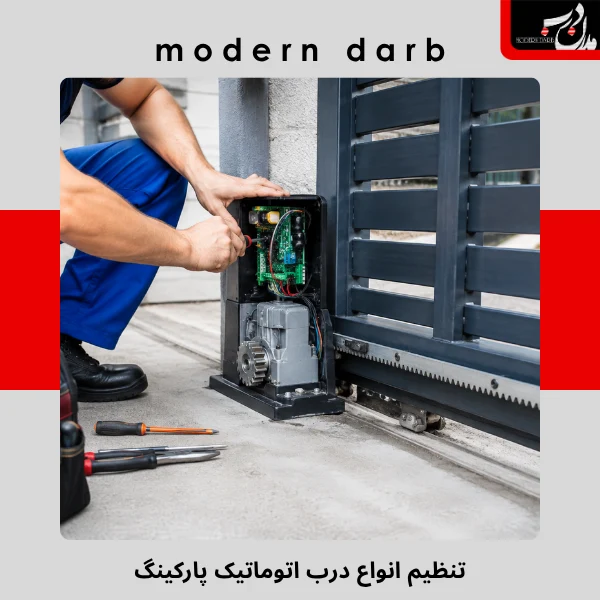

درب ریلی روی مسیر مشخصی به صورت افقی حرکت می کند و موتور با استفاده از چرخ دنده یا سیستم انتقال نیرو، لنگه را جابه جا می کند. در این نوع درب، وضعیت ریل، چرخ ها، شانه دنده و فاصله میان قطعات انتقال نیرو اهمیت زیادی دارد. اگر حرکت دستی درب سخت باشد، تنظیم موتور به تنهایی مشکل را برطرف نمی کند.
پیش از تنظیم الکترونیکی، باید درب در حالت خلاص به صورت دستی حرکت داده شود. حرکت باید نسبتا روان و بدون گیر باشد. سپس موقعیت ابتدا و انتهای مسیر، سرعت، قدرت موتور و عملکرد چشمی تنظیم می شود. استفاده از تجهیزات مناسب و نصب دقیق موتور می تواند از ایجاد صدا و فشار اضافه روی گیربکس جلوگیری کند.
تنظیم درب لولایی اتوماتیک
در سیستم لولایی، یک یا دو لنگه حول محور لولا حرکت می کنند. بازوهای اتوماتیک باید با توجه به ابعاد و وزن لنگه، محل نصب و زاویه مورد نیاز انتخاب و تنظیم شوند. فاصله محل نصب بازو از لولا تاثیر مستقیمی بر نحوه حرکت دارد.
اگر بازو در موقعیت مناسبی نصب نشده باشد، ممکن است موتور برای باز کردن درب نیروی زیادی مصرف کند یا لنگه در مسیر حرکت به شکل ناهماهنگ حرکت کند. در زمان تنظیم، نقاط شروع و پایان حرکت، سرعت، قدرت، زاویه باز شدن و زمان تاخیر میان دو لنگه بررسی می شود. در سیستم های دو لنگه، هماهنگی دو بازو اهمیت ویژه ای دارد.
تنظیم درب اتوماتیک کرکره ای پارکینگ
کرکره برقی پارکینگ بیشتر برای ورودی هایی استفاده می شود که محدودیت فضا یا شرایط معماری خاصی دارند. تنظیم این سیستم شامل بررسی موتور، محور، تیغه ها، ریل های جانبی، میکروسوئیچ یا سیستم تشخیص موقعیت و برد کنترل است.
اگر کرکره در زمان بالا رفتن یا پایین آمدن کج حرکت کند، ابتدا باید وضعیت تیغه ها و ریل ها بررسی شود. تنظیم موتور بدون رفع ایراد مکانیکی می تواند فشار زیادی به محور و موتور وارد کند. در موتورهای ساید، زنجیر انتقال نیرو و سیستم خلاص کن نیز باید بررسی شوند. در موتورهای توبولار، تنظیم دقیق محدوده بالا و پایین اهمیت زیادی دارد تا تیغه ها بیش از اندازه باز یا بسته نشوند.
تنظیم درب اتوماتیک زیرسقفی پارکینگ
درب های زیرسقفی یا سکشنال به صورت عمودی حرکت کرده و سپس در امتداد سقف قرار می گیرند. این مدل معمولا برای پارکینگ هایی استفاده می شود که نیاز به استفاده بهینه از فضای اطراف ورودی دارند. وزن پنل ها، فنرهای بالانس، ریل ها و موتور باید با یکدیگر هماهنگ باشند.
در این سیستم، وضعیت بالانس درب اهمیت زیادی دارد. اگر فنرها یا سیستم بالانس تنظیم مناسبی نداشته باشند، موتور مجبور می شود بار بیشتری را تحمل کند. در چنین شرایطی افزایش قدرت موتور راه حل مناسبی نیست و باید وضعیت مکانیکی مجموعه بررسی شود. مدرن درب در زمان تنظیم چنین سیستم هایی، وضعیت حرکت دستی، بالانس و عملکرد موتور را به صورت یک مجموعه بررسی می کند.

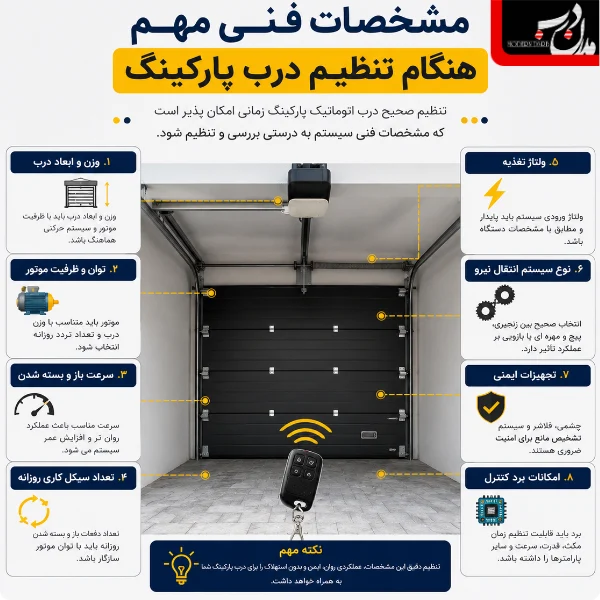

مشخصات فنی مهم هنگام تنظیم درب پارکینگ
برای انتخاب و تنظیم صحیح سیستم، فقط توان موتور اهمیت ندارد. مشخصات فنی باید با شرایط واقعی محل مطابقت داشته باشند. وزن و عرض درب، تعداد دفعات باز و بسته شدن، نوع برق ورودی، درجه حفاظت تجهیزات، محدوده دمای کاری و نوع کنترل از جمله مواردی هستند که باید در زمان بررسی در نظر گرفته شوند.
در یک سیستم استاندارد، موتور باید ظرفیت مناسبی برای وزن درب داشته باشد و برد کنترل نیز قابلیت پشتیبانی از تجهیزات ایمنی و فرمان های مورد نیاز را داشته باشد. در پارکینگ های پرتردد، موتور و گیربکس باید برای سیکل کاری مناسب انتخاب شوند تا گرمای ایجاد شده در اثر استفاده مداوم باعث افت عملکرد نشود.
پارامترهای فنی قابل بررسی شامل این موارد هستند:
- وزن و ابعاد لنگه یا کرکره
- سرعت باز و بسته شدن
- تعداد سیکل کاری روزانه
- توان و ظرفیت موتور
- ولتاژ تغذیه
- نوع سیستم انتقال نیرو
- ظرفیت و امکانات برد کنترل
- نوع و تعداد تجهیزات ایمنی
مزایای تنظیم اصولی درب اتوماتیک پارکینگ
تنظیم صحیح فقط برای رفع یک ایراد فعلی انجام نمی شود؛ بلکه می تواند شرایط کاری مجموعه را به شکل محسوسی بهتر کند. وقتی موتور متناسب با وزن درب کار کند، اصطکاک های غیرضروری حذف شوند و سرعت حرکت در محدوده مناسب قرار گیرد، فشار وارد شده به قطعات کاهش پیدا می کند.
از طرف دیگر، تنظیم صحیح سنسورها باعث افزایش ایمنی کاربران می شود. درب نباید هنگام وجود مانع بدون واکنش به حرکت خود ادامه دهد. هماهنگی میان چشمی، برد و موتور باعث می شود سیستم در شرایط غیرعادی سریع تر واکنش نشان دهد.
مهم ترین مزایای تنظیم حرفه ای عبارتند از:
- کاهش استهلاک موتور و گیربکس
- حرکت روان تر و کم صداتر درب
- کاهش احتمال گیر کردن درب
- افزایش ایمنی خودرو و افراد
- کاهش مصرف انرژی در سیستم های برقی
- افزایش عمر قطعات مکانیکی و الکترونیکی
- کاهش نیاز به تعمیرات مکرر
چه زمانی درب اتوماتیک پارکینگ به تنظیم نیاز دارد؟
گاهی ایراد درب به صورت ناگهانی ظاهر نمی شود و به مرور زمان ایجاد می شود. تغییر صدای موتور، کند شدن حرکت، بسته نشدن کامل، باز شدن مجدد بدون دلیل، توقف در میانه مسیر یا افزایش فشار هنگام بسته شدن می توانند نشانه نیاز به بررسی و تنظیم باشند.
همچنین بعد از نصب موتور جدید، تعویض برد، تغییر وزن سازه، تعمیرات مکانیکی یا جابه جایی تجهیزات، تنظیم مجدد سیستم ضروری است. در پارکینگ های پرتردد نیز بهتر است عملکرد درب به صورت دوره ای بررسی شود تا مشکلات کوچک قبل از تبدیل شدن به خرابی جدی شناسایی شوند.
اگر درب هنگام حرکت صدای غیرطبیعی دارد یا مجبور هستید چند بار ریموت را فشار دهید، بهتر است فقط ریموت را مقصر ندانید. ممکن است مشکل از برد، گیرنده، موتور، چشمی یا حتی بخش مکانیکی درب باشد. تشخیص صحیح، مقدمه تنظیم صحیح است.
هزینه تنظیم انواع درب اتوماتیک پارکینگ چگونه تعیین می شود؟
هزینه تنظیم به نوع درب، مدل موتور، وضعیت قطعات، میزان ایراد، نیاز به تعمیر مکانیکی و تجهیزات مورد استفاده بستگی دارد. تنظیم یک درب ریلی که تنها نیاز به اصلاح سرعت و محدوده حرکت دارد با سیستمی که موتور، برد و چشمی آن دچار مشکل شده اند، هزینه یکسانی نخواهد داشت.
همچنین اگر در زمان بازدید مشخص شود که مشکل اصلی از ریل، لولا، چرخ، فنر یا تیغه های کرکره است، ابتدا باید ایراد مکانیکی برطرف شود. تنظیم نرم افزاری یا الکترونیکی روی یک سازه معیوب معمولا نتیجه پایداری ایجاد نمی کند. به همین دلیل مدرن درب پیش از اعلام هزینه نهایی، نوع سیستم و وضعیت قطعات اصلی را بررسی می کند.
چرا تنظیم درب پارکینگ باید توسط متخصص انجام شود؟
بردهای کنترل و موتورهای امروزی تنظیمات متعددی دارند و تغییر اشتباه یک پارامتر می تواند عملکرد کل سیستم را مختل کند. از طرف دیگر، بعضی ایرادها ظاهرا الکترونیکی به نظر می رسند اما ریشه مکانیکی دارند. برای مثال، اگر درب ریلی به دلیل خرابی چرخ با فشار حرکت کند، افزایش قدرت موتور شاید مشکل را موقتا پنهان کند اما فشار بیشتری به موتور وارد خواهد شد.
تکنسین باتجربه ابتدا عملکرد دستی و مکانیکی درب را بررسی می کند، سپس سراغ موتور و تجهیزات الکترونیکی می رود. بعد از تنظیم نیز چند سیکل باز و بسته شدن انجام می شود تا عملکرد سیستم در شرایط واقعی ارزیابی شود. این روند باعث می شود تنظیمات با هدف افزایش عمر تجهیزات و ایمنی کاربران انجام شود، نه فقط برای برطرف کردن یک علامت ظاهری.
جمع بندی تنظیم انواع درب اتوماتیک پارکینگ
تنظیم انواع درب اتوماتیک پارکینگ زمانی نتیجه مطلوبی دارد که تمام اجزای سیستم در کنار یکدیگر بررسی شوند. موتور، برد، چشمی، ریموت، ریل، لولا، بازو، تیغه، محور و سیستم انتقال نیرو هر کدام می توانند روی عملکرد نهایی تاثیر بگذارند. تنظیم سرعت، قدرت، زمان مکث، محدوده حرکت و سنسورهای ایمنی باید بر اساس نوع درب و شرایط واقعی محل انجام شود.
اگر هدف فقط رفع یک صدای غیرعادی یا کندی حرکت باشد، ممکن است یک تنظیم ساده کافی باشد؛ اما اگر درب به صورت مداوم دچار توقف، برگشت، گیر کردن یا فشار بیش از حد باشد، باید عیب یابی کامل انجام شود. مدرن درب با بررسی شرایط سیستم می تواند مشخص کند که مشکل از تنظیمات است یا نیاز به تعمیر و تعویض قطعات وجود دارد. انتخاب روش درست در این مرحله، هزینه های آینده را کاهش می دهد و عملکرد ایمن و روان درب را حفظ می کند.
سوالات متداول درباره تنظیم انواع درب اتوماتیک پارکینگ
چرا درب اتوماتیک پارکینگ کامل بسته نمی شود؟
ممکن است محدوده حرکت، چشمی، برد کنترل، موتور یا بخش مکانیکی درب نیاز به تنظیم و بررسی داشته باشد.
چرا درب پارکینگ هنگام بسته شدن دوباره باز می شود؟
فعال شدن چشمی، وجود مانع، تنظیم نامناسب حساسیت یا ایراد در سنسور ایمنی می تواند باعث بازگشت درب شود.
آیا می توان سرعت درب اتوماتیک پارکینگ را تنظیم کرد؟
بله، در بسیاری از سیستم ها سرعت باز شدن، بسته شدن و کاهش سرعت در محدوده پایانی از طریق برد کنترل قابل تنظیم است.
تنظیم درب اتوماتیک پارکینگ چقدر زمان می برد؟
مدت زمان به نوع درب و میزان ایراد بستگی دارد و تنظیم ساده با بررسی کامل مکانیکی و الکترونیکی زمان یکسانی ندارد.
چرا موتور درب اتوماتیک پارکینگ صدای زیادی می دهد؟
صدای زیاد می تواند از تنظیم نبودن موتور، فشار مکانیکی، خرابی چرخ یا ریل، مشکل گیربکس یا نصب نادرست تجهیزات ایجاد شود.
